海思Cat.1模组技术白皮书

发布时间：2026-02-26 16:57:35

—— 鸿蒙生态赋能·全场景认证·精准定位连接引擎

发布单位：深圳市保创云科技有限公司

发布日期： 2026 年 3 月

文档版本： V1.2

摘要

随着AIoT设备的爆发式增长，市场亟需一款兼具低功耗、广覆盖、高兼容性且符合国产化生态标准的连接方案。UMA223-H 系列模组应运而生，该系列基于 LTE Cat.1 技术打造，完美平衡了速率与功耗，并率先通过鸿蒙系统认证。

本系列模组不仅拥有3C、ROHS、SRRC、NAL进网许可等全套权威资质，更提供从基础通讯到"通讯+定位"的一站式解决方案，广泛适用于共享经济、金融支付、智慧能源及穿戴设备等场景。


执行摘要 (Executive Summary)

产品矩阵与型号定义 (Product Matrix)

UMA223-H 系列提供四款核心型号，满足不同场景对定位功能的差异化需求：

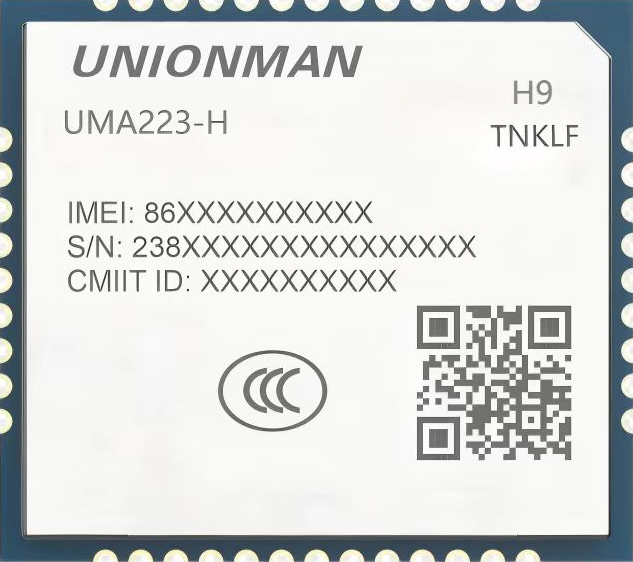

模组型号	网络制式	定位功能	适用场景推荐
UMA223-H9 KNKLM	4G LTE Cat.1 全网通	无	智能水表、气表等设备
UMA223-H7 TGFLM	4G LTE Cat.1 全网通	GPS + 北斗双模定位	宠物追踪、物流资产监控、两轮车防盗、冷链运输监控、户外作业终端
UMA223-H9 TNKLF	4G LTE Cat.1 全网通	无	工业传感器、智能家居控制、报警器、共享设备、金融支付 POS、安防监控
UMA223-H9 TGKLM	4G LTE Cat.1 全网通	GPS + 北斗双模定位	宠物追踪、物流资产监控、两轮车防盗、冷链运输监控、户外作业终端

注：所有型号模组均支持中国移动、中国联通、中国电信 4G 全网通。列表中型号仅供参考。

核心资质与认证 (Certifications & Compliance)

本系列模组已完成国内最严格的全套合规认证，确保产品快速上市且无忧出海：

鸿蒙认证证书(HarmonyOS Certified)

深度兼容鸿蒙操作系统技术规范，搭载本模组的终端设备可快速实现鸿蒙生态下的设备间无缝流转与原子化服务接入，降低终端产品的鸿蒙生态适配成本。

NAL进网许可

获得工信部电信设备进网许可证，合法接入公用电信网。

SRRC认证

通过国家无线电管理委员会型号核准，射频指标合规。

3C认证

通过中国强制性产品认证，保障电气安全。

ROHS认证

符合欧盟有害物质限制指令，绿色环保，无铅工艺。

关键技术特性(Key Technical Features)

4.1 LTE Cat.1极致性价比

速率表现

下行峰值 10Mbps，上行峰值 5Mbps，满足中低速物联网数据传输需求。

低时延

空口时延低至毫秒级，优于 NB-IoT，适合实时交互场景。

广覆盖

复用现有4G LTE 网络，无需新建基站，信号覆盖广。

4.2 高精度双模定位(TGFLM/TGKLM 型号专属)

双星定位

集成 GPS + 北斗 (BeiDou) 双模定位引擎。

快速搜星

冷启动时间 < 30 秒，定位精度达米级。

应用场景

无需外挂定位芯片，直接通过模组获取经纬度位置信息，降低 BOM 成本与 PCB 面积。

4.3 超低功耗设计

省电模式

支持 PSM (Power Saving Mode) 和 eDRX (扩展非连续接收)。

待机电流

在 PSM 模式下电流低至微安(μA)级别，电池供电类设备续航可达数年。

4.4 工业级可靠性

宽温工作

支持-40℃~+85℃工业级宽温工作范围，适配复杂户外与工业环境。

抗干扰

通过严格的EMC/EMI测试，可稳定适应强电磁干扰环境。

典型应用场景(Application Scenarios)

5.1 金融支付与新零售

型号推荐：UMA223-H9 TNKLF

核心价值：利用 Cat.1 的低时延特性，保障 POS 机交易秒级完成；3C 与进网许可确保金融设备合规入网。

5.2 资产追踪与可穿戴

型号推荐：UMA223-H7 TGFLM/UMA223-H9 TGKLM

核心价值：内置 GPS + 北斗双模定位，实时精准上报设备位置轨迹；鸿蒙认证为终端设备实现与鸿蒙生态手机/平板的一键连接提供底层通讯支撑，大幅提升终端用户体验。

5.3 智慧城市与公用事业

型号推荐：UMA223-H9 TNKLF/UMA223-H9 TNKLM(常压)/KNKLM(宽压)

核心价值：ROHS 环保认证符合绿色智慧城市建设要求；超低功耗+宽压设计适配智能水表、气表等设备，电池续航可达 5-10 年，降低设备维护成本。

5.4 工业互联网

型号推荐：UMA223-H9 TNKLF/UMA223-H9 TGKLM

核心价值：工业级宽温设计与强抗干扰能力，确保工厂、户外工业场景下设备数据稳定、无间断回传。

技术规格简述(Technical Specifications Overview)

参数项	指标详情
网络类型	LTE Cat.1 (4G)
频段支持	B1/B3/B5/B8/B34/B38/B39/B40/B41 (全网通)
最大速率	下行 10Mbps / 上行 5Mbps
定位系统	GPS + BeiDou (仅 TGFLM/TGKLM 型号)
硬件接口	USB 2.0, UART, I2C, SPI, GPIO, ADC, SIM
工作电压	常压：3.3V～4.5V、典型 3.8V；宽压：2.5V～4.5V、典型 3.6V
封装形式	LGA+LCC 紧凑封装
认证资质	鸿蒙、NAL、SRRC、3C、ROHS
